Ürün Detayları
Menşe yeri: ÇIN
Marka adı: GCE
Sertifika: CE UL TUV
Model numarası: RBMS07-S20-250A816V
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 2
Fiyat: Negotiatable
Ambalaj bilgileri: Kabarcık çanta, köpük, karton
Teslim süresi: 20 iş günü
Ödeme koşulları: T/T, L/C
Yetenek temini: 1000 takım/ay
Garanti: |
36 ay |
UYGULAMA: |
LFP ESS, UPS, Güneş Enerjili Şebekeden Bağımsız BESS |
Uygulanabilir Hücre Tipi: |
Lifepo4, NMC, LTO |
Nominal Gerilim: |
816V |
Maks. Akım: |
250A |
YG Kutusu Boyutu: |
4U |
Tasarım özelliği: |
DC AC Çift Güç Kaynağı |
Ürün Adı: |
Akü Yönetim Sistemi |
Ağırlık: |
28kg |
Garanti: |
36 ay |
UYGULAMA: |
LFP ESS, UPS, Güneş Enerjili Şebekeden Bağımsız BESS |
Uygulanabilir Hücre Tipi: |
Lifepo4, NMC, LTO |
Nominal Gerilim: |
816V |
Maks. Akım: |
250A |
YG Kutusu Boyutu: |
4U |
Tasarım özelliği: |
DC AC Çift Güç Kaynağı |
Ürün Adı: |
Akü Yönetim Sistemi |
Ağırlık: |
28kg |
Lifepo4 BMS 255S 816V 250A ESS UPS BMS Solar Off-Grid BESS Sistema De Gestion De Battery için
GCE HV-BMS ürün listesi:
HV 255S816V 250A BMS çözümlerinin tam bir seti şunları içerir:
1 set Master BMS, Model#: RBMS07-S20-250A816V
17sets 15S Slave BMU Model#: BMU07-15S8T48F
17set 15S Kablo Bağlantısı
15S Kablo kemerleri şunları içerir:
Voltaj ve sıcaklık alma kablosu
BMU, Shenji Limanı ile dış iletişim kablosu,
Fan için güç kablosu.
GCE yüksek voltajlı BMS ürünleri resimleri:

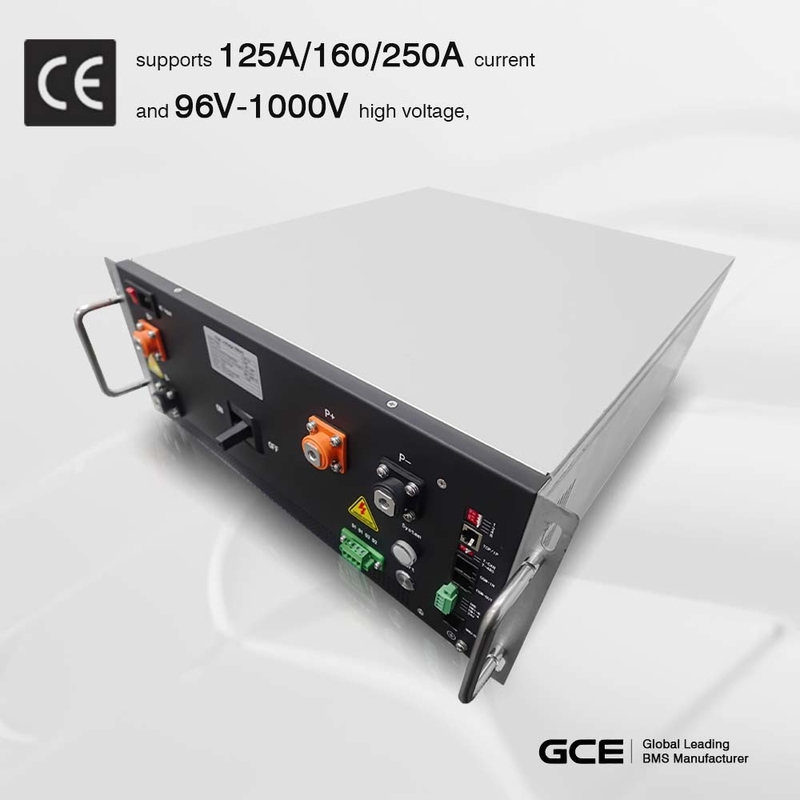

RBMS (master BMS) bu GCE ana kontrol kutusu. RBMS ana kontrol PCB, röleler / kontakörler, şarj ve boşaltma akım algılama euquipments, DC güç, kırıcılar, iletişim rs485,CAN TCPIP ve diğer arayüzler ve bağlantılar.
BMU (köle BMS) 8S, 12S-16S, 17S-24S üç tür bmu'ya sahiptir. Hücre kapasitesine, ağırlığına ve boyutuna göre temel modüller olarak her türlü pil paketi yapabilirsiniz.
SBMS (Stack BMS), yığın demek 2 veya daha fazla batarya raf paralel, o zaman SBMS gereklidir, çünkü tüm rafları paralel yapmak ve her hücreden batarya durumu bilgileri almak gerekir,SBMS 7 inçlik bir dokunmatik ekrana sahip.Tüm bilgileri göstermek için yeterli.
GCE HV-BMS teknik parametreleri:
RBMS ((master BMS) | 4U-125A/160A/250A |
koruma yöntemi | MCCB+Kontakter |
Rütbeli akım aralığı | -250A~250A |
Voltaj aralığı | 384V-1000V |
Mevcut örnekleme doğruluğu | 1.0% FSR |
PCS ile iletişim arayüzü | RS485/CAN |
BMU ile iletişim arayüzü | Yapabilir |
GBMS ile iletişim arayüzü | RS485/CAN |
İletişim izleme yazılımı/EMS ile | Ethernet |
IAP yükseltmesini destekle | - Evet. |
HMI ekranı ve parametreler ayarlarını destekle | Hayır ((Isteğe bağlıPlug in) |
İzolasyon tespiti | Evet ((Farklı) |
Yüksek voltajlı güç modülü | DC çalıştırmayı destekle (ihtiyaç duyulmaz) |
Kuru temas çıkışı (normalde açık) | Hiçbiri |
BMU'ların maksimum kty'si | 18 |
Güç | 24VDC ((18~28V) |
Güç tüketimi | ≤25W |
Boyut (W*H*D) mm | 4U |
(440*178*500) | |
Bağlantı çıkıyor. | Arka ve ön |
Tıklama Merkezi | Destek (ihtiyaç duyulmaz) |
Net ağırlık | 23 kg |
GCE yüksek gerilimli BMS özellikleri:
1 | Gelişmiş pil yönetim sistemi ---- Yüksek entegrasyonlu pil yönetim sistemi, sorunsuz izlemeyi gerçekleştirebilir. |
2 |
HMI ekranı ile mükemmel kendi kendine kontrol ve çalıştırma durum kontrol fonksiyonu,3.5 inç ve 7 inç dokunmatik ekranlar isteğe bağlı. Sistem çalıştırma bilgileri bir bakışta açık. |
3 | Tam ve güvenilir sistem kontrol ve koruma stratejileri, pil güvenliğini kapsamlı bir şekilde garanti eder ve pil paketlerinin ömrünü uzatmak için eşlik eder. |
4 |
Modüler tasarım, yapılandırılabilir ve genişletilebilir-----çoklu enerji depolama üniteleri olabilir esnek bir şekilde birleştirilmiş ve daha büyük bir enerji depolama sistemi olarak 1GWh'a kadar genişletilmiştir. |
5 |
Bol miktarda iletişim arayüzleri--- çoklu RS485, CAN, Ethernet, kuru temas girişi ve çıkış arayüzleri, piyasadaki çoğu PCS/inverter ve izleme sunucusu ile iletişimi destekler. |
6 |
İletişim arayüzü protokolü esnektir ---- fabrikada şirketin İletişim protokolü ve aynı zamanda müşteri ihtiyaçlarına göre farklı üreticilerin PCS'lerine uyarlanabilir. |
7 | Dahili büyük kapasiteli bellek çipi büyük miktarda anahtar işletim verilerini saklayabilir ve batarya tarihi veri depolamasını gerçekleştirmek için bir SD kart eklenebilir |
8 |
Otomatik dolaşım kontrolü ve otomatik paralel / çevrimdışı kontrolü kolayca Batarya paketlerinin paralel bağlantısı. |
Özellikleri indirmek için bağlantı:
GCE_RBMS spesifikasyonu--EN--V1.0.pdf
GCE 12-16S BMU-spesifikasyonu-UL-V1.0.pdf
Yüksek voltajlı BMS bilgi toplama formu EN2021-04.do...
