224S 716.8V 160A Yüksek Gerilim Akıllı BMS Lifepo4 BMS 16S BMU seri akü yönetim sistemi enerji depolama UPS
716.8V160A HV BMS Yapılandırması:
HV 224S716.8V 160A BMS çözümleri şunları içerir:
1 takım Ana BMS, Model#: RBMS07-D20-160A716.8V
14 takım 16S Köle BMU Model#: BMU08-16S8T12F
14 takım 16S Kablo Demeti
Kablo demeti şunları içerir:
Voltaj ve Sıcaklık toplama teli,
Shenji Portlu BMU Harici İletişim Teli,
Fanın güç kablosu.
GCE HV Master BMS ve Aksesuarları:
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
12S-24S BMU(Slave) 12S-24S BMU 8 adet sıcaklık sensörüne sahiptir, Fan voltajı 48V(17S-24S 12V), voltaj algılama aralığı 0-5V,12V güç kaynağı, daha az tüketim 20mA, CAN2.0 B haberleşmesi
|
Kablo demeti-Sinyal toplama kablosu18 P+20P kablo, standart uzunluk 600 mm, 900 mm, 1200 mm sıcaklık sensörü kablosu: standart uzunluk: 600 mm, 900 mm, 1200 mm
Fan Güç kablosu: 600mm
|
Kablo demeti- iletişim kablosuİletişim kablosu, ana BMS'den her BMU'ya kademeli bir bağlantıyla bağlanıyor, son bağlantı noktası terminal direnci içindir
|
HV BMS Ürün Özellikleri:
※ Gelişmiş pil yönetim sistemi --- Yüksek düzeyde entegre pil yönetim sistemi, kesintisiz izleme gerçekleştirebilir.
※ HMI ekranlı mükemmel kendi kendini kontrol etme ve çalışma durumu kontrol fonksiyonu, sistem çalışma bilgileri bir bakışta açıktır.
※ Eksiksiz ve güvenilir sistem kontrolü ve koruma stratejileri, kapsamlı bir şekilde pil güvenliğini garanti eder ve pil paketlerinin ömrünü uzatmak için eşlik eder.
※ Modüler tasarım, yapılandırılabilir ve genişletilebilir --- çoklu enerji depolama birimleri esnek bir şekilde birleştirilebilir ve daha büyük bir enerji depolama sistemine genişletilebilir.
HV BMS Teknik Parametreleri:
RBMS(ana BMS) | 4U-125A/160A/250A |
koruma yöntemi | MCCB + Kontaktör |
OyAkım çaldıe | -250A~250A |
Voltaj aralığı | 384V-1000V |
Mevcut örnekleme doğruluğu | %1.0 FSR |
PCS ile iletişim arayüzü | RS485/CAN |
BMU ile iletişim arayüzü | YAPABİLMEK |
GBMS ile iletişim arayüzü | RS485/CAN |
İzleme yazılımı/EMS ile iletişim | Ethernet |
IAP yükseltmesini destekleyin | Evet |
HMI ekranını ve parametre ayarlarını destekleyin | Hayır(OpsiyonelEklenti) |
Yalıtım algılama | Evet (Opsiyonel) |
Yüksek voltajlı güç modülü | DC başlatma desteği (isteğe bağlı) |
Kuru kontak çıkışı (normalde açık) | Hiçbiri |
Maksimum BMU miktarı | 18 |
Güç | 24VDC(18~28V) |
Güç tüketimi | ≤25W |

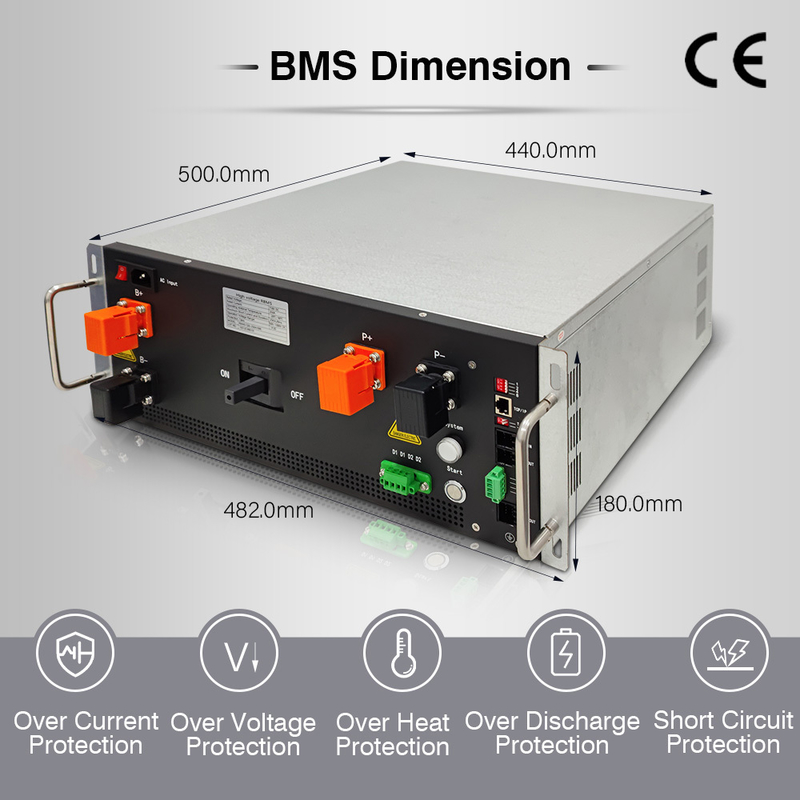

Boyut (G*Y*D)aa | 4U(440*178*500) |
Bağlantı Çıkışı | Arka ve ön |
Merkeze dokunun | destek (isteğe bağlı) |
net ağırlık | 23kg |
GCE HV 3 Seviyeli BMS Şeması Yapısı:
YG BMS Uygulamaları:
![]() |
![]() |
![]() |
![]() |
GCE HV BMS hakkında SSS:
