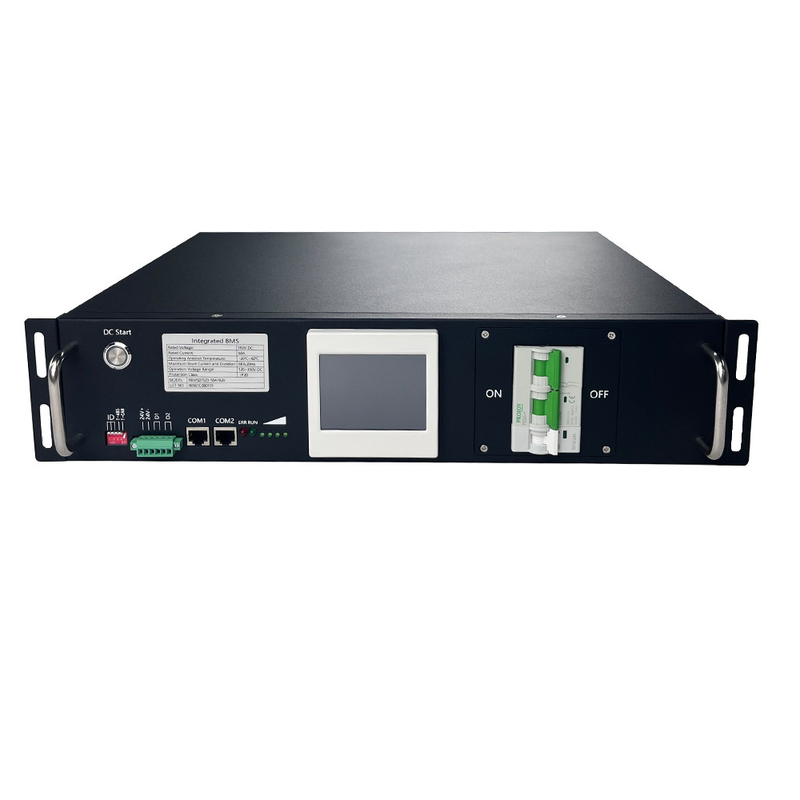

GCE Yüksek Voltajlı BMS 70S224V 100A Entegre BMS Lifepo4 BMS BESS UPS LFP Sistemi UPS Lityum pil Depolama Çözümü

HV 70S 224V 100A BMS, ev enerji depolama sistemleri için tasarlanmıştır ve verimli bir kurulum yaratmak için bir invertörle etkili bir şekilde birleştirilebilir.,Genellikle en iyi performansı sağlamak için inverterler, şarj cihazları, UPS veya PCS gibi diğer cihazlarla işbirliği yapar.Ana BMS ile diğer cihazlar arasındaki iletişimi kolaylaştırmak için özel iletişim protokolleri gerekli olabilir.BMS ve inverter birlikte çalışarak, enerji depolamasını etkili bir şekilde yöneten zirve kesimi ve vadide doldurma gibi özellikleri sağlar.
HV 70S 224V 100A BMS'nin tam bir seti aşağıdaki bileşenleri içerir:
Master BMS (Model: RBMS09-S70S-100A): Bu, sistem için merkezi kontrol ünitesi olarak hizmet eder.6p sıcaklık algılayıcı tel ve 16p voltaj algılayıcı telden oluşur.
Ek olarak, entegre BMS için iki varyasyon mevcuttur. Biri bağımsız bir model, diğeri ise biraz daha yüksek maliyetle diğer sistemlerle paralel olarak yapılabilir.

Özet:

RBMS09 Entegre BMS, ev depolama, mikro ağ uygulamaları, UPS güç kaynağı ve 220V DC güç kaynağı olan güç sistemleri gibi uygulamalar için tasarlanmıştır.Kompakt bir yapıya entegre çoklu bileşenlerden oluşur., BMS ana kontrol panosu, BMU örnekleme panosu, yüksek voltajlı panosu, anahtar güç kaynağı, Hall sensörü, DC kontaktörü, mikro kesiciler, sigorta (iftiharlı), güç terminalı, yapısal kapak,ve kemer.

70S224V 100A BMSÖzellikleri:

1Ana kontrol panosu, örnekleme panosu ve güç bileşenlerinin entegre edilmesi. Ana kontrol panosu, örnekleme panosu ve güç bileşenleri sorunsuz bir şekilde entegre edilir.

2Kompakt yapı ve esnek montaj. Kompakt tasarım esnek montaj sağlar.

3. Küçük kapasiteli pillerle, özellikle lityum demir fosfat (LFP) pillerle entegrasyon için uygundur. Özellikle küçük kapasiteli pillerle sorunsuz entegrasyon için tasarlanmıştır.Özellikle lityum demir fosfat (LFP) pilleri.

4. 60 serisi veya 75 serisi pil yapılandırmalarını destekler. 60 serisi veya 75 serisi pil yapılandırmalarını destekler.

5Temperatür ve akım algılama güvenilir ve ısı içermeyen Hall sensörleri kullanılarak yapılır.

6. SOC tahmini doğruluğu %5'dir. Şarj durumunun (SOC) tahmini doğruluğu %5'dir.

7. Adres ayarları 3 bit DIP anahtarı ile yapılandırılabilir. Adres ayarları 3 bit DIP anahtarı kullanarak kolayca yapılandırılabilir.

8. 2 kanallı röle kuru temas çıkışları. 2 kanallı röle kuru temas çıkışları ile donatılmıştır.

9Yardımcı temas algılama ile 4 kanallı kontakör genişlemesi. 4 kanallı kontakör ve yardımcı temas algılama ile genişlemeye izin verir.

10. PC aracılığıyla pil sistemi hata ayıklama ve parametreler değiştirme için yazılım sağlar.

11. Paralel işlevi destekler (7 birime kadar) 7 birime kadar paralel işlevi destekler.

125000'e kadar ayrıntılı kayıt depolayabilir.

13. HMI ekranını destekler. HMI ekranıyla entegrasyonu destekler.

BMS teknik parametreleri:

Sıkça Sorulan Sorular:

S1: RBMS09 Entegre BMS Bileşeni için uygun uygulamalar nelerdir?

RBMS09 Entegre BMS Bileşeni, ev depolama, mikro ağ uygulamaları, UPS güç kaynağı ve 220V DC güç kaynağı olan güç sistemleri gibi uygulamalar için uygundur.

S2: RBMS09 hangi pil yapılandırmalarını destekler?

RBMS09, iki pil yapılandırmasını destekler: 60 serisi ve 75 serisi.

S3: 60 serisi ve 75 serisi piller için kaç gerilim ve sıcaklık algılama noktası mevcut?

60 serisi piller için toplam 12 gerilim ve sıcaklık algılama noktası vardır. 75 serisi piller için toplam 15 gerilim ve sıcaklık algılama noktası vardır.

S4: RBMS09'da akım algılama için hangi tür sensör kullanılır?

RBMS09, akım algılama için Hall sensörlerini kullanır. Bu sensörler güvenilir ve ısısız akım ölçümleri sağlar.

S5: RBMS09'daki Şarj Durumunun (SOC) tahmin doğruluğu nedir?

RBMS09'daki Şarj Durumu (SOC) tahmin doğruluğu %5'dir.

S6: BMS adresi RBMS09'da nasıl ayarlanır?

RBMS09'daki BMS adresi 3 bitlik bir DIP anahtarı kullanılarak ayarlanır.

S7: RBMS09, paralel çalışmayı destekleyebilir mi?

Evet, RBMS09 paralel çalışmayı destekler.

S8: Paralel olarak yapılabilecek en fazla birim sayısı nedir?

RBMS09 ile paralelleştirilebilecek en fazla birim sayısı 7'dir.

S9: RBMS09 kaç ayrıntılı kayıt saklayabilir?

RBMS09, 5000'e kadar ayrıntılı kayıt depolayabilir.

S10: RBMS09 bir HMI ekranını destekler mi?

Evet, RBMS09 bir HMI ekranı destekler.

GCE BMS işletim kılavuzu.pdf
