Yüksek Voltajlı 52S köle BMU 3A Aktif Denge ± 5mV Doğruluk CAN 2.0B

Name: Yüksek Voltajlı 52S köle BMU 3A Aktif Denge ± 5mV Doğruluk CAN 2.0B
Brand: Hunan GCE Technology Co.,Ltd
SKU: BMU02F4-N50S32T-3A
Price: 100000000 USD
Availability: InStock

Ürün Detayları

Menşe yeri: Çin

Marka adı: GCE

Sertifika: CE

Model numarası: BMU02F4-N50S32T-3A

Ödeme ve Gönderim Koşulları

Min sipariş miktarı: 10 adet

Fiyat: Consult with cara@hngce.com

Ambalaj bilgileri: Karton kutu köpük ambalajı

Teslim süresi: 25 iş günü

Ödeme koşulları: L/C, T/T

Yetenek temini: Aylık 1000 adet

En İyi Fiyatı Alın

Şimdi sohbet et

Ürün Detayları

Ürün Açıklaması

Vurgulamak:
                                                                                                                                                                                                                                                                                    3A Aktif Denge ile Yüksek Voltajlı 52S köle BMU, ±5mV doğrulukta yüksek gerilimli BMU, CAN 2.0B protokolü ile HV BMS


Ürün adı:	Akü Yönetim Sistemi BMS	Malzeme:	maden
Renk:	Beyaz	İletişim:	OLABİLMEK
Hücre numaraları:	52S	ODM/OEM:	Destek
Garanti:	1 Yıl	Pil için uygun:	LFP / NMC/LTO
Boyut:	37813736mm	Çalışma voltajı derecesi:	<1000VDC

Ürün adı:	Akü Yönetim Sistemi BMS
Malzeme:	maden
Renk:	Beyaz
İletişim:	OLABİLMEK
Hücre numaraları:	52S
ODM/OEM:	Destek
Garanti:	1 Yıl
Pil için uygun:	LFP / NMC/LTO
Boyut:	37813736mm
Çalışma voltajı derecesi:	<1000VDC

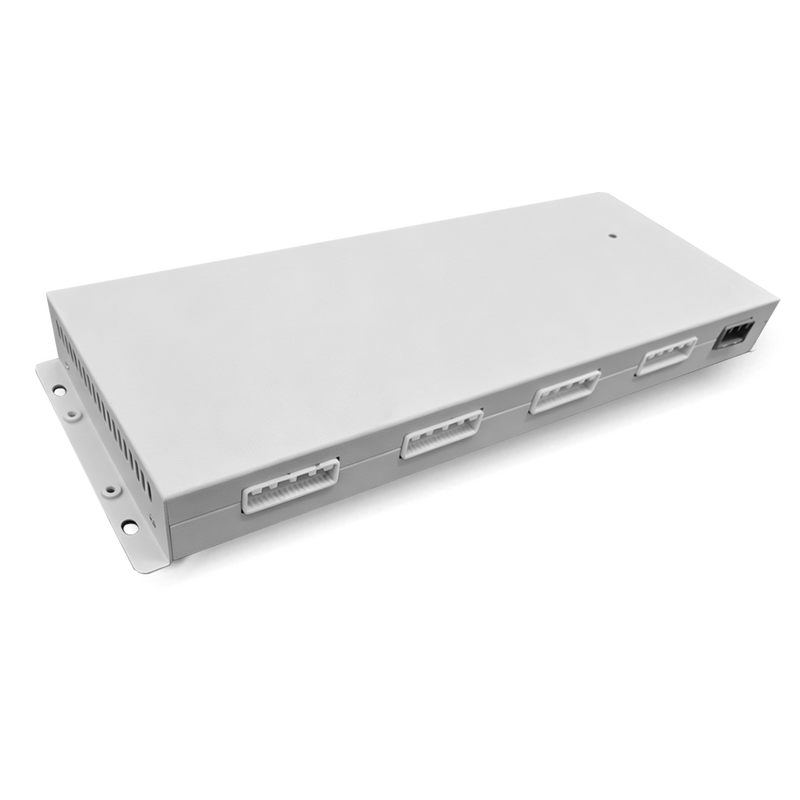

Yüksek Voltajlı 52S köle BMU 3A Aktif Denge ± 5mV Doğruluk CAN 2.0B

Yüksek Voltajlı 52S Köle BMU 3A Aktif Denge ± 5mV Doğruluk CAN 2.0B

Temel Özellikler

52S Pil Destekleme - 32 sıcaklık sensörü ile 52 seri hücreye kadar monitörler
3A Aktif Equalize - Batarya ömrünün ve performansının uzatılması için verimli aktif dengeleme
Yüksek hassasiyetli izleme - ±5mV voltaj doğruluğu ve ±2°C sıcaklık doğruluğu

1000VDC Çalışma Voltajı - Yüksek voltajlı enerji depolama sistemleri için uygundur
Modüler Dağıtılmış Mimarlık - CAN 2.0B üzerinden RBMS/SBMS ile kesintisiz iletişim
Güçlü Tasarım - 2800VDC yalıtım derecesi, -20 °C ~ 60 °C çalışma aralığı
Kolay Entegrasyon - Kompakt 377.4×137×36mm form faktörü, kemer aksesuarları dahil

Ürün Genel Görünümü

GCE BMU02F4-N Serisi, büyük ölçekli enerji depolama sistemleri için tasarlanmış yüksek voltajlı bir pil yönetim birimidir.kapsamlı voltaj ve sıcaklık izleme ile 52 seri bağlantılı hücreye kadar destekDağıtılmış pil yönetimi mimarisinin temel bileşeni olarak, bu BMU hassas hücre denetimi, aktif eşitleme,ve raf ve yığın yönetim sistemleriyle sorunsuz entegrasyon için güvenilir CAN iletişim.

Hassas İzleme ve Aktif Denge

Gelişmiş AFE (Analog Front End) yongaları ile donatılmış olan BMU02F4-N, -30 ° C'den 100 ° C'ye kadar bir algılama aralığında ± 5mV voltaj ölçüm doğruluğu ve ± 2 ° C sıcaklık doğruluğu elde eder.Entegre 3A aktif dengeleme fonksiyonu tüm hücrelerin tutarlı şarj durumunu korumasını sağlarAktif dengeleme, enerjiyi ısı olarak dağıtmak yerine hücreler arasında aktif olarak aktarır.Pasif dengeleme yöntemlerinden çok daha verimli hale getiriyor.

Yüksek Voltaj ve Güvenlik Uygunluğu

Zorlu uygulamalar için tasarlanan BMU, 1000VDC'ye kadar çalışma voltajlarını destekler ve yüksek voltajlı ortamlarda güvenli çalışmayı sağlayan 2800VDC izolasyon derecesine sahiptir.Birim endüstriyel güvenlik standartlarına uygun, ve tüm kurulum ve bakım prosedürleri operatör güvenliğini göz önünde bulundurarak tasarlanır.

Esnek yapılandırma ve ölçeklenebilirlik

BMU02F4-N birçok konfigürasyonda mevcut:

Standart Modeller: 50S/32T ve 52S/32T (seris hücreleri / sıcaklık sensörleri)
Özel seçenekler: 40S'den 48S'ye kadar standart olmayan konfigürasyonlar talep üzerine mevcuttur.

Her BMU, aşağıdakilerle sorunsuz bir şekilde bütünleşir:

RBMS (Rack Battery Management System) - Kabine düzeyinde yönetim
SBMS (Stack Battery Management System) - Sistem düzeyinde koordinasyon
Güvenilir veri değişimi için 250kbps'lik CAN 2.0B iletişim

Kompakt tasarım ve kolay kurulum

377.4 × 137 × 36 mm (W × H × D) boyutlarında olan BMU, batarya modüllerine gömülebilen veya dışa monte edilebilen alan tasarruflu bir çözüm sunar.

4× 32 pinli alım kemerleri (standart 900 mm uzunluk)
1 × iletişim kemeri (standart uzunluk 300 mm)
Basitleştirilmiş kablolama için standart terminal konektörleri (A-M2200 serisi)

Sağlam Çevre Toleransı

Gerçek dünya koşulları için inşa edilen BMU, aşağıdakilerde güvenilir bir şekilde çalışır:

Parametreler	Çalışma aralığı	Depolama aralığı
Sıcaklık	-20°C ile 60°C arasında	-20°C ile 55°C arasında
Nemlilik	% 5 ila % 75 RH	≤75% RH
Yükseklik	2000m'ye kadar (yalnızca iç mekan kurulumları)
İzolasyon	2800VDC/60s/2mA gerilim direnci

Kablolama ve Bağlantı Rehberi

BMU, J2 ~ J5 bağlantılarına dağılmış dört AFE edinme ünitesini kullanır:

Bağlantı	Hücreler	AFE Birimi
J2	Hücreler 1-13	AFE #1
J3	Hücreler 14-26	AFE #2
J4	Hücreler 27-39	AFE #3
J5	Hücreler 40-52	AFE # 4

Kritik Kablolama Kuralı: Pil voltajı örnekleme kablosu ve AFE çipi güç kaynağı kablosu ayrı, bağımsız kemerler kullanmalıdır - aynı iletkeni paylaşamazlar.Her bir AFE çipi kendi özel güç kaynağı kemeri gerektirir.

Önemli Güvenlik Talimatları

Her zaman BMU'ya bağlanmadan önce önce pil tarafındaki kabloyu bağlayın - asla voltaj edinimi ve sıcaklık sondası bağlantılarını bataryaya bağlamadan önce BMU'yu bağlamayın
Kurulum, işletme ve bakım sırasında yalıtımlı aletler kullanın
Uygun bir kişisel koruma cihazı takın: yalıtımlı kauçuk eldivenler, göz koruması ve yalıtımlı kauçuk ayakkabılar
Çalışma sırasında metal atıklar bataryaya düşerse hemen yalıtımlı aletlerle çıkarın - asla yabancı maddeleri içeride bırakmayın
Devre kartı hasarını önlemek için kablolama diyagramlarını sıkı bir şekilde takip edin
Aşırı sıcaklık/nem, güçlü titreşim, doğrudan güneş ışığı, toz, koroziv maddeler veya yanıcı malzemeler ile ortamlarda uzun süre kullanmaktan kaçının.

Başvurular

Uygulama ölçeğinde enerji depolama sistemleri
Ticari ve endüstriyel pil dolapları
Yüksek voltajlı pil pil pilleri (LFP/NMC kimyasalları)
Yenilenebilir enerji entegrasyonu (güneş/rüzgar depolama)
Mikro şebekeler ve zirve tıraş sistemleri

Teknik Destek

En son özellikler, 3D CAD dosyaları veya özel yapılandırma sorular için lütfen GCE teknik desteği ile iletişime geçin:
